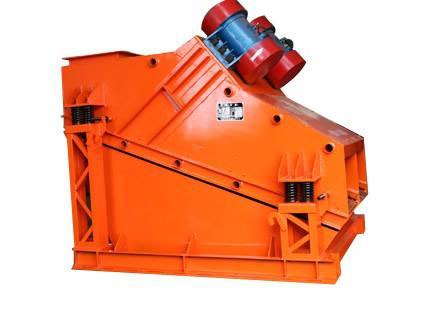

產品簡介
ZSG型重型篩是以彈聯激振器為振動源的新型****振動篩，主要應用于礦山、冶金、煤炭、火電、耐火、建材、電力、化工等行業的物料分級。ZGS型重型篩采用橡彈簧支撐并隔振，具有處理量大、噪音低、篩網更換方便、維護簡單等特點，并且電機不參振，能有效地延長電機的使用壽命。
二、ZSG型重型篩 特點：
ZGS型重型篩采用彈性聯軸器，將電機與激振箱連接，依靠激振器重心偏移式同步或強迫性同步運動，使篩體沿激振力方向作周期性往復振動，物料在篩面上沿直線方向作拋物線運動，從而達到篩分目的。ZSG型重型篩由振動源、篩體、篩網、減振裝置和底托等組成。篩體側析采用****鋼板組合而成，側板與橫梁、激振器底座采用高強螺栓或環槽鉚釘連接，結構合理，堅固耐用。
三、ZSG系列礦用重型振動篩 安裝與調試：
a、安裝前應參照安裝圖制作混凝土基礎，預埋地腳螺栓或預埋鋼板，預埋鋼板平面度誤差≤3mm。
b、安裝完畢，檢查調整各級彈簧，使各支撐位置受力均勻，電動機軸線應低于振動器軸線3-5mm，對稱點支撐彈簧應水平等高（誤差≤3mm）。
c、篩機各部位應牢固連接，****螺栓開機前應緊固一次。
d、短時開機，檢查兩臺振動源轉向，使其相反。
e、調整振動源的偏心塊夾角，可以調整激振力，從而調整篩機振幅。
f、與其他障礙物間的距離不小于100mm。
四、ZSG系列礦用重型振動篩 維護和操作：
a、篩機啟動前，應檢查各緊固件螺栓有無松動，如有松動應重新緊固。
b、篩機空載運行4-6小時，要求篩體運行平穩，無橫擺及異常聲音，激振器軸承溫度≤75℃。
c、空轉運行后，應將各部位螺栓重新緊固一次。
d、正常運轉后，定期檢查各緊固件螺栓緊固狀況。
e、經常檢查易損件的狀況，對已損壞或失去彈性的減振彈簧要及時更換。
篩網發生松裂或磨損，應及時緊固或更換。振源的調整、使用和維護，請參照振源使用說明書（振動電機使用3個月后加油一次，激振器每月加油一次，半年一小修，一年一大修）。
f、停車前就先停止給料，待篩面物料走完后再停車。
三、技術參數表
A、配用振動電機
| 型號 |
入篩粒度 |
處理能力(t/h) |
配用振動電機 |
電壓 |
功率 |
振頻(Hz) |
雙振幅 |
有效篩面(m2) |
單支點動負荷(N) |
| ZSGB-0918 |
≤250 |
10-100 |
YZO-20-6 |
380 |
2.0×2 |
16 |
6-8 |
1.62 |
900 |
| ZSGB-1020 |
10-180 |
YZO-20-6 |
2.0×2 |
2.0 |
1300 |
| ZSGB-1224 |
10-200 |
YZO-30-6 |
2.5×2 |
2.88 |
1620 |
| ZSGB-1030 |
15-250 |
YZO-30-6 |
2.5×2 |
3.0 |
1850 |
| ZSGB-1530 |
20-350 |
YZO-50-6 |
3.7×2 |
4.5 |
2810 |
| ZSGB-1540 |
30-500 |
YZO-75-6 |
5.5×2 |
6.0 |
4650 |
| ZSG2B-1020 |
10-180 |
YZO-20-6 |
2.0×2 |
2.0 |
1300 |
| ZSG2B-1224 |
10-200 |
YZO-30-6 |
2.5×2 |
2.88 |
1620 |
| ZSG2B-1030 |
15-250 |
YZO-50-6 |
3.7×2 |
3.0 |
1850 |
| ZSG2B-1530 |
20-350 |
YZO-50-6 |
3.7×2 |
4.5 |
2810 |
| ZSG2B-1540 |
30-500 |
YZO-75-6 |
5.5×2 |
6.0 |
4650 | B、配用激振器
| 型號 |
篩分能力 |
配用電機 |
電壓 |
功率(KW) |
振頻Hz |
雙振幅 |
配用激振器 |
| 粒度 |
t/h |
| ZSGB-1530 |
≤350 |
20-350 |
Y132M1-6 |
380 |
4.0×2 |
16 |
6-8 |
WJZY-100-6 |
| ZSGB-1540 |
25-400 |
Y132M1-6 |
4.0×2 |
6-8 |
WJZY-100-6 |
| ZSGB-1550 |
30-500 |
Y132M2-6 |
5.5×2 |
6-8 |
WJZY-160-6 |
| ZSG2B-1540 |
25-400 |
Y132M2-6 |
5.5×25 |
8-10 |
WJZY-160-6 |
| ZSG2B-1550 |
30-500 |
Y132M2-6 |
5.5×2 |
8-10 |
WJZY-160-6
| |
